Potentiometer Regler
Potentiometer - Bauformen, Knopfstilarten und weitere Optionen
Für Gitarren werden drei Bauformen von Lautstärke und Ton-Potentiometer verwendet - "Standard", "Mini" und "Lang". Die Pots haben zwei Achsenformen (geriffelte und glatte), auf die haupsächlich drei Stillarten von Knöpfen kommen - "bell/hut", "speed" and "domed".
Volume- und Ton-Potentiometer-Bauformen
| Gruppe | Potbody Ø | Buchse Ø | Buchse Länge | Achsenlänge | Beispiel |
|---|---|---|---|---|---|
| standard | 24 mm | 9,5 mm | 10 mm | 19 mm | meisten Fender |
| mini | 17 mm | 8 mm | 10 mm | 17 mm | viele jazz Gitarren |
| lang | 24 mm | 9,5 mm | 20 mm | 27,5 mm | viele LP Gitarren |
Achsenformen und Knopfstilarten
Viele Knöpfe sind universell und passen zu jedem Pot. Einige in Gitarren einegesetzte Knopfe haben zwei Achsenformen (geriffelt, glatt) und drei Knopfstilarten - bell, speed and domed:
| Achsenformen | Verbreitete Stilarten | Achsen Ø | Spalten (wenn geriffelt) | Beispiel |
|---|---|---|---|---|
| geriffelt | bell,speed | 6mm | 16 | viele strat/LP guitars |
| geriffelt | bell,speed | 6mm | 20 | viele strat/LP guitars |
| glatt | domed | 6mm | glatt | viele Telecaster |
| glatt | domed | 6,35mm 1/4″ | glatt | US/Mexican Fender Telecaster |
Weitere Optionen
- Widerstand: 250K (viele Gitarren mit Single Coils), 500K (viele Gitarren mit Humbuckern), 300K, 1M
- Taper: Audio (log - Standard), Reverse Audio, Linear, Balance
- Toleranz: 5%, 10%, etc. maximal zulässige relative Abweichung vom angegebenen Kennwert (kleiner ist besser)

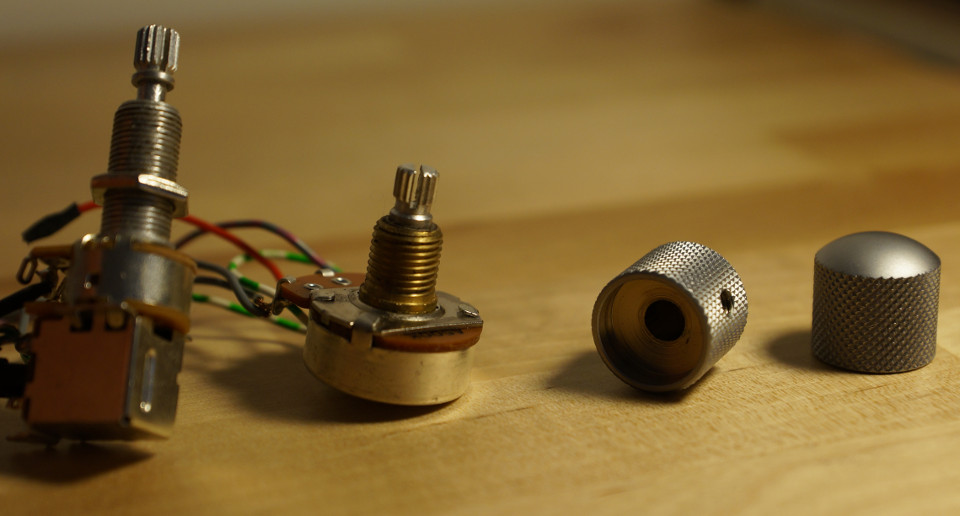

Bild unten: Push/Pull Potentiometer (lang/geriffelt), Standard Potentiometer, "Domed" Knöpfe (passen auch auf geriffelte Achse)
